Kas tiksliai yra 2,5 GBase-T Lan transformatorius ir kodėl jums jo reikia?

Sparčiai besivystančiame tinklų pasaulyje greitis yra karalius. Kai siekiame daugiau nei standartinis 1 gigabitas per sekundę (Gbps) ir siekiame kelių gigabitų greičio, pagrindiniai komponentai, dėl kurių visa tai įmanoma, tampa itin svarbūs. Vienas iš tokių neapdainuotų herojų yra2,5 GBase-T Lan transformatorius. Galbūt to nematysite, bet jis nenuilstamai veikia jūsų tinklo įrangos užkulisiuose, kad užtikrintų stabilų ir greitą ryšį. Įmonėje Jansum Electronics Dongguan Co., Ltd., turinti daugiau nei du dešimtmečius inžinerijos meistriškumą, mes specializuojamės šių gyvybiškai svarbių komponentų kūrime pagal aukščiausius standartus. Šiame straipsnyje išsamiai aprašoma, kas yra 2,5 GBase-T Lan Transformer, pagrindiniai jo parametrai ir kodėl naujos kartos tinklo programoms svarbiausia pasirinkti tinkamą.

Pagrindinės funkcijos supratimas

2,5 GBase-T Lan Transformer, dažnai vadinamas tinklo transformatoriumi arba magnetiniu moduliu, yra pagrindinis komponentas, įterptas į bet kurio įrenginio, palaikančio 2,5 Gigabit Ethernet (2,5 GBE), Ethernet prievadą. Pagrindiniai jo vaidmenys yra šie:

• Signalo izoliacija:Jis elektriškai izoliuoja jautrų PHY (fizinio sluoksnio) lustą nuo eterneto kabelio, apsaugodamas brangią aparatinę įrangą nuo įtampos šuolių, statinės iškrovos ir galimų įžeminimo kilpų.

• Varžos suderinimas:Tai užtikrina signalo vientisumo išlaikymą suderinant lusto ir vytos poros kabelio varžą, sumažinant signalo atspindžius ir duomenų klaidas.

• Įprasto režimo triukšmo atmetimas:Jis filtruoja elektromagnetinius trukdžius (EMI), užtikrindamas švarų ir patikimą duomenų signalą, kuris yra labai svarbus norint pasiekti didelį greitį variniais kabeliais.

Be aukštos kokybės transformatoriaus jūsų 2,5 GBE ryšys būtų linkęs nutrūkti, atsirasti klaidų ir pažeisti aparatinę įrangą.

Pagrindiniai mūsų 2,5 GBase-T Lan transformatoriaus gaminio parametrai

„Jansum Electronics“ tiksliai kuria transformatorius, kad atitiktų griežtus šiuolaikinio tinklo reikalavimus. Čia pateikiamos išsamios specifikacijos, kurios išskiria mūsų gaminius.

Išsamus parametrų sąrašas:

• Standarto atitiktis:Visiškai suderinamas su IEEE 802.3bz, skirtas 2,5 GBASE-T veikimui.

• Duomenų perdavimo sparta:Palaiko 10/100/1000/2500 Mbps automatines derybas.

• Grandinės konfigūracija:1:1 apsisukimų santykis CT (Center Tap) dizainas.

• Izoliacijos įtampa:Atlaiko mažiausiai 1500 Vrms, kad būtų užtikrintas puikus saugumas.

• Darbinės temperatūros diapazonas:-40°C iki +85°C, užtikrinantis patikimumą atšiaurioje aplinkoje.

• Bendrojo režimo droselis:Integruota puikiam EMI slopinimui.

• Induktyvumas:Atitinka arba viršija standartinius minimalaus įterpimo praradimo reikalavimus.

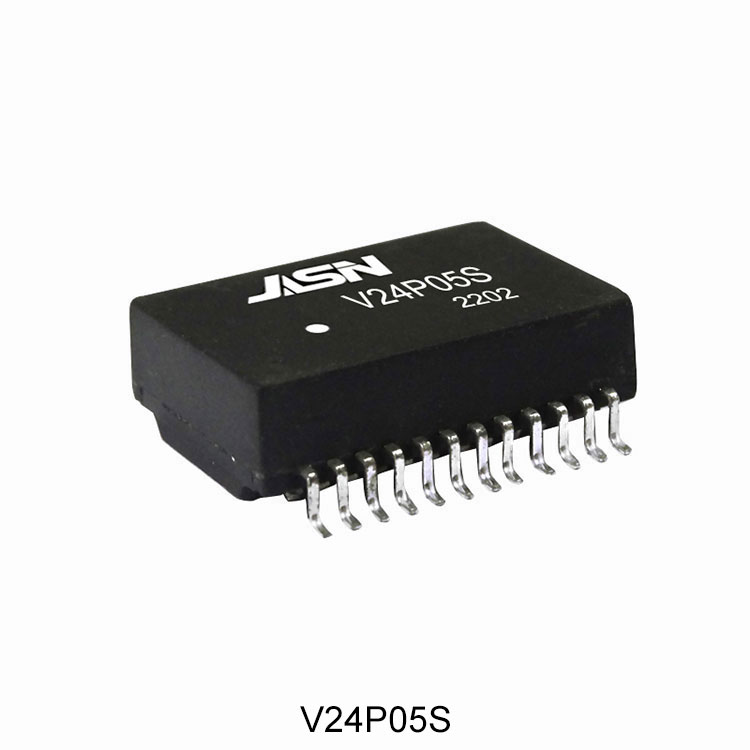

• Paketas:Kompaktiška, ant paviršiaus montuojama (SMT) konstrukcija skirta automatizuotam PCB surinkimui.

• Smeigtukų skaičius:Galimos standartinės 16 arba 24 kontaktų konfigūracijos.

• Konstrukcija:Ekranuotas metalinis dėklas padidina atsparumą triukšmui.

Norėdami greitai apžvelgti, čia yra mūsų gaminio pagrindinių elektrinių charakteristikų suvestinė:

Šis funkcijų derinys užtikrina, kad mūsų transformatoriai užtikrina neprilygstamą našumą ir patikimumą, todėl jie yra idealus pasirinkimas jungiklių, maršrutizatorių, tinklo sąsajos plokščių ir kitos 2,5G įrangos gamintojams.

Kodėl verta rinktis „Jansum Electronics“ 2,5 GBase-T Lan Transformerį?

Alternatyvų užtvindytoje rinkoje mūsų gaminiai išsiskiria tuo, kad esame įsipareigoję siekti kokybės ir našumo. Mes ne tik parduodame komponentus; teikiame tinklo sprendimus.

• Įrodytas patikimumas:Mūsų transformatoriams taikomas 100% automatizuotas galutinis bandymas ir įdegimo procesai, užtikrinantys, kad jie nepriekaištingai veiktų nuo pat pirmos dienos ir daugelį metų.

• Aukščiausias signalo vientisumas:Dėl kruopštaus dizaino ir aukštos kokybės pagrindinių medžiagų užtikriname minimalius įterpimo nuostolius ir puikius grąžinimo nuostolius, o tai tiesiogiai reiškia stabilesnį ir greitesnį tinklo ryšį galutiniam vartotojui.

• Tvirta apsauga nuo viršįtampių:Mūsų dizainas teikia pirmenybę įrangos saugai ir siūlo puikią izoliaciją, kuri apsaugo jūsų pagrindinę grandinę nuo realių elektros pavojų.

• Visuotinis atitikimas:Mūsų komponentai sukurti taip, kad atitiktų tarptautinius EMC ir saugos standartus, supaprastindami gaminių sertifikavimo procesą Šiaurės Amerikos, Europos ir Azijos rinkose.

• Ekspertų palaikymas:Bendradarbiaudami su Jansum Electronics Dongguan Co., Ltd., gausite prieigą prie mūsų patyrusių inžinierių komandos, kuri gali suteikti techninę pagalbą ir pritaikyti parinktis, kurios puikiai atitiktų jūsų dizaino reikalavimus.

2,5 GBase-T Lan transformatorius DUK

1. Ar 2,5 GBase-T Lan Transformerį galima naudoti standartinėje 1 GBase-T programoje?

Taip, visiškai. 2,5 GBase-T Lan Transformer sukurtas taip, kad būtų suderinamas atgal. Jis puikiai veiks 10Mbps, 100Mbps ir 1000Mbps (1Gbps) Ethernet programose. Transformatoriaus elektrinės charakteristikos, tokios kaip jo induktyvumas ir grąžinimo nuostoliai, yra suprojektuotos taip, kad apimtų platesnį dažnių spektrą, reikalingą 2,5 Gbps, o tai visiškai atitinka mažesnio greičio standartų poreikius. Dėl to jis yra universalus ir patikimas jūsų dizaino komponentas.

2. Kokia yra izoliacijos vardinės įtampos reikšmė (pvz., 1500 Vrms)?

Izoliacijos įtampa yra svarbus saugos parametras. Tai rodo transformatoriaus gebėjimą atlaikyti aukštą įtampos potencialą tarp pirminės (lusto pusės) ir antrinės (kabelio pusės) apvijų nesugesdamas. 1500 Vrms įvertinimas reiškia, kad transformatorius gali apsaugoti jūsų jautrią elektroniką nuo aukštos įtampos pereinamųjų procesų, kuriuos gali sukelti žaibo sukeltų viršįtampių, statinės iškrovos arba elektros linijų gedimų. Ši apsauga yra būtina siekiant užtikrinti galutinio vartotojo saugumą ir ilgalaikį tinklo įrangos patikimumą.

3. Kaip bendrojo režimo droselis transformatoriaus modulyje pagerina veikimą?

Integruotas bendrojo režimo (CM) droselis yra labai svarbus elektromagnetiniam suderinamumui (EMC). Jis veikia kaip filtras, slopinantis bendrojo režimo triukšmą – nepageidaujamus elektrinius trukdžius, kurie vienodai atsiranda abiejose poros signalo linijose. Šis triukšmas gali būti generuojamas įrenginio viduje arba perimtas iš išorinės aplinkos. Efektyviai slopindamas šį triukšmą, CM droselis neleidžia jam sklisti iš kabelio (taip pažeidžiant EMI taisykles) ir trukdyti subtiliam diferencialiniam duomenų signalui, todėl gaunamas švaresnis signalas, mažiau paketų klaidų ir stabilesnis duomenų ryšys dideliu greičiu.

Pasitikėkite savo tinklu

Perėjimas prie kelių gigabitų tinklų nebėra „jeigu“, o „kada“ klausimas. Užtikrinti, kad jūsų aparatinė įranga būtų sukurta naudojant tvirtus, patikimus ir didelio našumo komponentus, yra raktas į sėkmę. 2,5 GBase-T Lan Transformer yra nedidelė dalis, kuriai tenka didžiulė atsakomybė. Neleiskite prastesniam komponentui tapti silpniausia grandimi jūsų didelės spartos tinklo grandinėje.

AtJansum Electronics Dongguan Co., Ltd., mes investavome ilgus tyrimus ir tikslią inžineriją kurdami tinklo transformatorių asortimentą. Esame įsipareigoję teikti savo klientams komponentus, kurie ne tik atitinka specifikacijas, bet ir viršija lūkesčius dėl ilgaamžiškumo ir našumo.

SusisiekiteJansum Electronics šiandienprašyti pavyzdžių, aptarti konkrečius reikalavimus arba gauti išsamią citatą. Leiskite padėti jums sukurti greitesnę ir patikimesnę ateitį.
