Kaip saulės inverterio induktorius pagerina efektyvumą, stabilumą ir eksploatavimo trukmę šiuolaikinėse PV sistemose

A solar inverterio induktoriusyra vienas iš svarbiausių magnetinių komponentų fotovoltinių (PV) inverterių sistemose. Tai tiesiogiai veikia konversijos efektyvumą, harmoninius iškraipymus, šilumines charakteristikas ir ilgalaikį patikimumą. Šiuolaikinėse atsinaujinančios energijos programose, kur efektyvumo standartai vis griežtėja, tinkamos induktoriaus konstrukcijos pasirinkimas gali žymiai pagerinti bendrą sistemos veikimą.

Šiame išsamiame vadove nagrinėjama, kaip veikia saulės inverterių induktoriai, kodėl jie svarbūs aukšto dažnio perjungimo aplinkoje, kaip medžiagos ir dizainas veikia našumą ir kaip gamintojai, pvz.JASNpristato pažangius magnetinius sprendimus reiklioms saulės energijos reikmėms.

Turinys

• 1. Kas yra saulės inverterio induktorius?
• 2. Kodėl tai būtina šiuolaikinėse PV sistemose?
• 3. Saulės keitiklių veikimo principas
• 4. Pagrindiniai projektavimo parametrai ir techninės specifikacijos
• 5. Pagrindinės medžiagos ir jų įtaka efektyvumui
• 6. Šiluminis valdymas ir patikimumas
• 7. Tinkinimo ir taikymo scenarijai
• 8. Kaip pasirinkti tinkamą saulės inverterio induktorių
• 9. Dažni iššūkiai ir sprendimai
• 10. DUK

1. Kas yra saulės inverterio induktorius?

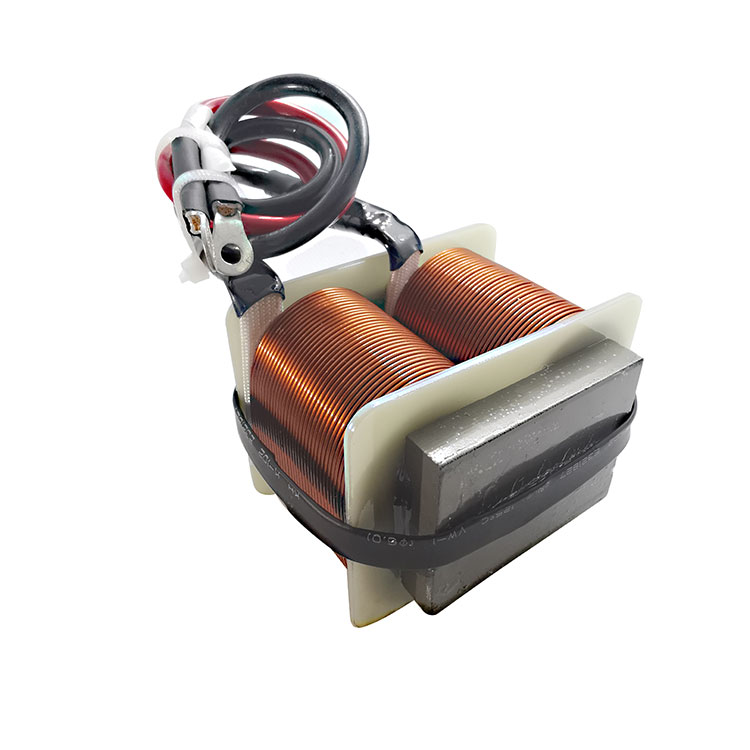

Saulės inverterio induktorius yra pasyvus magnetinis komponentas, skirtas saugoti elektros energiją magnetiniame lauke ir kontroliuojamai ją išleisti perjungimo operacijų metu. Jis dažniausiai naudojamas nuolatinės srovės keitikliuose ir nuolatinės srovės kintamos srovės keitikliuose fotovoltinėse sistemose.

Paprastais žodžiais tariant, induktorius išlygina srovės srautą, slopina pulsavimą ir sumažina elektromagnetinius trukdžius (EMI). Be jo saulės inverteriai patirtų nestabilią galią, perteklinę harmoniką ir efektyvumo nuostolius.

• Energijos kaupimas perjungimo ciklų metu
• Srovės bangavimo mažinimas
• Harmoninis filtravimas
• Pagerinta bangos formos kokybė
• Padidintas sistemos stabilumas

2. Kodėl tai būtina šiuolaikinėse PV sistemose?

Saulės energijos sistemos veikia kintančiomis saulės šviesos sąlygomis, o tai reiškia, kad įtampa ir srovė nuolat svyruoja. Inverteris turi konvertuoti šią kintamą nuolatinės srovės galią į stabilią kintamosios srovės išvestį, suderinamą su tinklo standartais.

Saulės inverterio induktorius atlieka lemiamą vaidmenį:

1. Žemos nuolatinės srovės įtampos padidinimas iki reikiamo magistralės lygio
2. Nepertraukiamos srovės režimo (CCM) palaikymas
3. Tinklo harmonikos taisyklių laikymasis
4. Ilgalaikio komponentų patikimumo užtikrinimas

Pasaulyje didėjant atsinaujinančios energijos naudojimui, didelio efektyvumo magnetiniai komponentai nebėra pasirenkami – jie yra privalomi konkurencingam saulės keitiklio dizainui.

3. Saulės keitiklių veikimo principas

Įprastoje PV keitiklio topologijoje induktorius veikia aukšto dažnio perjungimo grandinėse. Kai maitinimo jungiklis įsijungia, energija kaupiama magnetinėje šerdyje. Kai jungiklis išsijungia, sukaupta energija perduodama apkrovai.

Energijos kaupimo formulė:

E = 1/2 × L × I²

Kur:

• L = induktyvumas
• I = srovė

Šis ciklinis saugojimo ir atleidimo procesas leidžia reguliuoti įtampą ir slopinti pulsavimą, kurie yra būtini efektyviam DC-AC konvertavimui.

4. Pagrindiniai projektavimo parametrai ir techninės specifikacijos

5. Pagrindinės medžiagos ir jų įtaka efektyvumui

Pagrindinės medžiagos pasirinkimas tiesiogiai įtakoja saulės keitiklio induktorių veikimą.

Ferito šerdis

• Mažas šerdies nuostolis esant aukštam dažniui
• Idealiai tinka kompaktiškoms inverterių konstrukcijoms

Miltelių pavidalo geležies šerdis

• Didesnis soties srauto tankis
• Tinka didelės srovės programoms

Nanokristalinė šerdis

• Itin mažas branduolio nuostolis
• Didelis pralaidumas
• Puikus terminis stabilumas

Pažangūs gamintojai mėgstaJASNsutelkite dėmesį į optimizuotą magnetinį dizainą, kad sumažintumėte vario ir šerdies nuostolius, padidindami keitiklio efektyvumą daugiau nei 98%.

6. Šiluminis valdymas ir patikimumas

Saulės inverteriai dažnai veikia atšiaurioje lauko aplinkoje. Padidėjusi temperatūra pagreitina izoliacijos degradaciją ir sumažina tarnavimo laiką.

Veiksmingos šiluminės strategijos apima:

• Žemos DCR apvijos dizainas
• Aukštos temperatūros izoliacinės medžiagos
• Optimizuota šerdies geometrija
• Kapsuliavimas apsaugai nuo drėgmės

Tinkama šiluminė konstrukcija užtikrina 10–20 metų eksploatacinį patikimumą, atitinkantį PV modulių tarnavimo laiką.

7. Tinkinimo ir taikymo scenarijai

Saulės inverterių induktoriai naudojami:

• Gyvenamųjų namų stogo inverteriai
• Komerciniai styginių keitikliai
• Komunalinio masto centriniai keitikliai
• Hibridinės energijos kaupimo sistemos
• Išjungtos saulės sistemos

Tinkinimo parinktys gali apimti:

• Individualios induktyvumo vertės
• Specialios pagrindinės medžiagos
• Didelės srovės apvijų konstrukcijos
• Kompaktiški mechaniniai matmenys

8. Kaip pasirinkti tinkamą saulės inverterio induktorių

Žingsnis po žingsnio pasirinkimo vadovas:

1. Nustatykite veikimo dažnį
2. Apskaičiuokite reikiamą induktyvumą
3. Nustatykite didžiausią srovės ir pulsacijos toleranciją
4. Įvertinkite šilumines sąlygas
5. Patikrinkite prisotinimo ribą
6. Patikrinkite atitiktį EMI standartams

Darbas su patyrusiais magnetinių sprendimų tiekėjais užtikrina optimalų dizaino integravimą.

9. Dažni iššūkiai ir sprendimai

10. DUK

1 klausimas: kas atsitiks, jei induktorius prisisotina?

Dėl prisotinimo induktyvumas smarkiai sumažėja, o tai sukelia srovės šuolius, perkaitimą ir galimą keitiklio gedimą.

2 klausimas: Ar galiu naudoti standartinį induktorių saulės keitikliui?

Nerekomenduojama. Saulės keitiklio induktoriai turi atlaikyti didelę srovę, aukštą dažnį ir atšiaurią aplinką.

3 klausimas: kaip induktyvumo vertė veikia pulsaciją?

Didesnis induktyvumas sumažina pulsavimo srovę, bet padidina dydį ir kainą. Reikalingas optimalus balansas.

4 klausimas: koks yra tipiškas efektyvumo poveikis?

Tinkamas magnetinis dizainas gali pagerinti bendrą keitiklio efektyvumą 1–3%, o tai yra reikšminga komunalinių paslaugų mastu.

Išvada

Saulės inverterio induktorius yra daug daugiau nei pasyvus komponentas - tai šiuolaikinių fotovoltinių sistemų našumą lemiantis elementas. Nuo efektyvumo ir bangų slopinimo iki šiluminio patikimumo ir tinklo atitikties, jo konstrukcija tiesiogiai veikia sistemos sėkmę.

Bendradarbiauti su patyrusiais gamintojais, pvzJASNužtikrina tikslią inžineriją, optimizuotas magnetines medžiagas ir pritaikytus sprendimus, pritaikytus jūsų keitiklio poreikiams.

Jei kuriate naujos kartos saulės energijos inverterius ir jums reikia didelio našumo magnetinių komponentų,susisiekite su mumisŠiandien aptarkite savo projekto reikalavimus ir sužinokite, kaip pažangūs saulės inverterių induktoriai gali pagerinti jūsų sistemos našumą.
