Kas yra toroidinis induktorius ir kodėl tai svarbu šiuolaikinėje elektronikoje?

Toroidiniai induktoriaiyra vienas iš efektyviausių ir plačiausiai naudojamų pasyviųjų komponentų šiuolaikinėse elektroninėse sistemose. Jų unikalus žiedo formos šerdies dizainas užtikrina puikų magnetinį sulaikymą, sumažina elektromagnetinius trukdžius ir didelį energijos vartojimo efektyvumą, palyginti su tradiciniais induktoriais. Šiame straipsnyje nagrinėjama, kas yra toroidinis induktorius, kaip jis veikia, kodėl jis būtinas galios elektronikoje ir kaip pasirinkti tinkamą tipą įvairioms programoms. Taip pat pabrėžiami bendri iššūkiai, realaus pasaulio taikomosios programos ir praktiniai dizaino aspektai, padedantys inžinieriams, pirkėjams ir produktų kūrėjams priimti pagrįstus sprendimus.

Turinys

• 1. Toroidinio induktoriaus pagrindų supratimas
• 2. Kaip veikia toroidinis induktorius
• 3. Pagrindiniai privalumai, palyginti su įprastiniais induktoriais
• 4. Pagrindinės medžiagos ir jų poveikis
• 5. Realaus pasaulio programos
• 6. Kaip pasirinkti tinkamą toroidinį induktorių
• 7. Dažnos problemos ir trikčių šalinimas
• 8. Toroidinis prieš kitus induktorių tipus
• 9. Projektavimo svarstymai inžinieriams
• 10. Induktoriaus technologijos ateities tendencijos
• 11. Dažnai užduodami klausimai
• 12. Išvada
• 13. Gamintojo informacija ir kontaktai

1. Toroidinio induktoriaus pagrindų supratimas

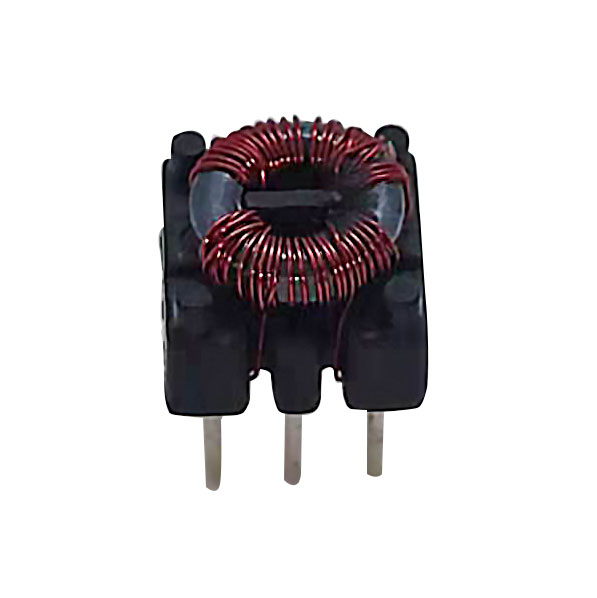

Toroidinis induktorius yra induktoriaus tipas, kurio forma primena spurgą arba žiedą (toroidą). Jį sudaro apskrita magnetinė šerdis, apvyniota varine viela. Kai elektros srovė teka per laidą, šerdyje sukuriamas magnetinis laukas, kaupiantis energiją magnetizmo pavidalu.

Skirtingai nuo tradicinių solenoidinių induktorių, toroidinės konstrukcijos magnetinis laukas daugiausia yra apribotas šerdyje. Ši unikali savybė žymiai sumažina energijos nuostolius ir elektromagnetinius trukdžius (EMI), todėl idealiai tinka didelio našumo elektroninėms grandinėms.

Paprastai tariant, toroidinis induktorius yra skirtas:

• Energiją saugokite magnetiniame lauke
• Filtruoti elektrinį triukšmą
• Stabilizuoti srovės srautą grandinėse

2. Kaip veikia toroidinis induktorius

Toroidinio induktoriaus veikimo principas pagrįstas elektromagnetine indukcija. Kai kintamoji srovė (AC) teka per ritę, ji generuoja kintantį magnetinį lauką toroidinėje šerdyje. Šis kintantis laukas sukelia priešingą įtampą, vadinamą induktyvumu.

Uždaros kilpos šerdies forma užtikrina, kad didžioji dalis magnetinio srauto liktų medžiagos viduje, sumažinant nuotėkį ir pagerinant efektyvumą.

Pagrindiniai darbo etapai apima:

1. Srovė teka per apviją
2. Toroido viduje susidaro magnetinis laukas
3. Energija kaupiama magnetiniame sraute
4. Opozicija srovės pokyčiams stabilizuoja grandinės elgesį

Dėl šio kontroliuojamo energijos kaupimo ir išleidimo toroidiniai induktoriai yra būtini galios reguliavimo sistemose.

3. Pagrindiniai privalumai, palyginti su įprastiniais induktoriais

Dėl geresnių elektrinių ir fizinių savybių daugelyje pramonės šakų pirmenybė teikiama toroidiniams induktoriams. Žemiau pateikiami pagrindiniai privalumai:

• Didelis efektyvumas:Sumažėję energijos nuostoliai dėl minimalaus nuotėkio srauto.
• Maži elektromagnetiniai trukdžiai:Magnetinis laukas yra šerdyje.
• Kompaktiškas dizainas:Didesnis induktyvumas mažesnio fizinio dydžio.
• Geresnis šiluminis našumas:Mažesnė šilumos gamyba esant apkrovai.
• Stipri magnetinė jungtis:Efektyvus energijos perdavimas tarp apvijų.

Dėl šių privalumų toroidiniai induktoriai ypač naudingi maitinimo šaltiniuose, garso įrangoje ir pramoninėje elektronikoje.

4. Pagrindinės medžiagos ir jų poveikis

Toroidinio induktoriaus veikimas labai priklauso nuo jo šerdies medžiagos. Skirtingos medžiagos turi skirtingas magnetines savybes ir dažnio atsaką.

5. Realaus pasaulio programos

Dėl savo efektyvumo ir patikimumo toroidiniai induktoriai plačiai naudojami įvairiose pramonės šakose.

• Perjungimo režimo maitinimo šaltiniai (SMPS)
• Garso stiprintuvai ir signalų filtravimas
• Telekomunikacijų įranga
• Elektrinių transporto priemonių maitinimo sistemos
• Atsinaujinančios energijos inverteriai (saulės ir vėjo)
• Pramoninės automatikos sistemos

Kiekvienoje iš šių programų galimybė sumažinti EMI ir pagerinti energijos vartojimo efektyvumą vaidina lemiamą vaidmenį užtikrinant sistemos stabilumą ir našumą.

6. Kaip pasirinkti tinkamą toroidinį induktorių

Norint pasirinkti tinkamą toroidinį induktorių, reikia atidžiai apsvarstyti elektrinius ir mechaninius parametrus.

Pagrindiniai pasirinkimo veiksniai yra šie:

• Induktyvumo vertė:Turi atitikti grandinės reikalavimus
• Dabartinis įvertinimas:Turėtų valdyti didžiausią ir nuolatinę srovę
• Pagrindinė medžiaga:Remiantis dažnumo ir efektyvumo poreikiais
• DC atsparumas:Mažesnis pasipriešinimas pagerina efektyvumą
• Veikimo dažnis:Turi atitikti sistemos dizainą

Inžinieriai dažnai subalansuoja dydį, kainą ir našumą, rinkdamiesi komponentus optimizuotam grandinės dizainui.

7. Dažnos problemos ir trikčių šalinimas

Nepaisant jų patikimumo, toroidiniai induktoriai gali susidurti su tam tikrais veikimo iššūkiais.

• Sodrumas:Atsiranda, kai srovė viršija šerdies ribas
• Perkaitimas:Atsiranda dėl per didelės srovės arba prastos ventiliacijos
• Triukšmo problemos:Dažnai dėl netinkamos apvijos ar ekranavimo
• Mechaninis įtempis:Montavimo metu gali pažeisti apvijas

Tinkamas projektavimas ir šilumos valdymas gali žymiai sumažinti šias problemas.

8. Toroidinis prieš kitus induktorių tipus

9. Projektavimo svarstymai inžinieriams

Integruodami toroidinius induktorius į elektronines sistemas, inžinieriai turi atsižvelgti į kelis dizaino aspektus:

• Apvijų tankis ir izoliacijos kokybė
• Šiluminės sklaidos keliai
• Magnetinio prisotinimo slenksčiai
• PCB išdėstymas, siekiant sumažinti EMI jungtį
• Mechaninis tvirtinimo stabilumas

Gerai suprojektuota sistema užtikrina ilgalaikį patikimumą ir optimalų elektros našumą.

10. Induktoriaus technologijos ateities tendencijos

Kompaktiškų, didelio efektyvumo elektroninių sistemų paklausa ir toliau skatina induktorių technologijos naujoves. Būsimi pokyčiai apima:

• Pažangios nanokristalinės medžiagos, užtikrinančios itin mažus nuostolius
• Miniatiūriniai aukšto dažnio toroidiniai dizainai
• Integracija su išmaniaisiais maitinimo moduliais
• Patobulintos termiškai atsparios apvijų medžiagos

Šios pažangos padės naujos kartos programoms, tokioms kaip elektrinis mobilumas, išmanieji tinklai ir dirbtinio intelekto valdomos pramoninės sistemos.

11. Dažnai užduodami klausimai

1 klausimas: kas daro toroidinius induktorius efektyvesnius?
Jų uždaro ciklo magnetinė konstrukcija sumažina srauto nuotėkį ir pagerina efektyvumą.

2 klausimas: ar toroidinius induktorius galima naudoti aukšto dažnio grandinėse?
Taip, ypač naudojant ferito arba nanokristalines šerdis.

3 klausimas: ar toroidiniai induktoriai yra brangūs?
Jie gali kainuoti šiek tiek daugiau nei pagrindiniai induktoriai, tačiau pasižymi geresniu našumu ir patikimumu.

4 klausimas: kokiose pramonės šakose dažniausiai naudojami toroidiniai induktoriai?
Jėgos elektronikos, automobilių, telekomunikacijų ir atsinaujinančios energijos sektoriai.

5 klausimas: kaip sumažinti toroidinių induktorių triukšmą?
Tinkami vyniojimo būdai, ekranavimas ir teisingas medžiagų pasirinkimas padeda sumažinti triukšmą.

12. Išvada

Toroidiniai induktoriai yra svarbus šiuolaikinės elektronikos komponentas, pasižymintis neprilygstamu efektyvumu, kompaktiškumu ir elektromagnetinėmis savybėmis. Dėl jų gebėjimo stabilizuoti srovę ir sumažinti trukdžius jie yra būtini visur, pradedant plataus vartojimo elektronika ir baigiant pažangiomis pramoninėmis sistemomis. Jų struktūros, darbo principų ir atrankos kriterijų supratimas leidžia inžinieriams ir pirkėjams efektyviai optimizuoti sistemos veikimą.

13. Gamintojo informacija ir kontaktai

Galite pasikliauti aukštos kokybės toroidiniais induktoriais, suprojektuotiems taikant tikslią inžineriją ir griežtą kokybės kontrolę Jansum Electronics Dongguan Co., Ltd.

Mes specializuojamės tiekti pritaikytus magnetinius komponentus, atitinkančius įvairius pramonės reikalavimus, įskaitant galios elektroniką, automobilių sistemas ir pažangius ryšio įrenginius.

Jei ieškote patikimo tiekimo, techninės pagalbos ar individualių sprendimų, nedvejodamisusisiekite su mumisšiandien. Mūsų inžinierių komanda pasiruošusi padėti jūsų projektui nuo projektavimo iki gamybos.
