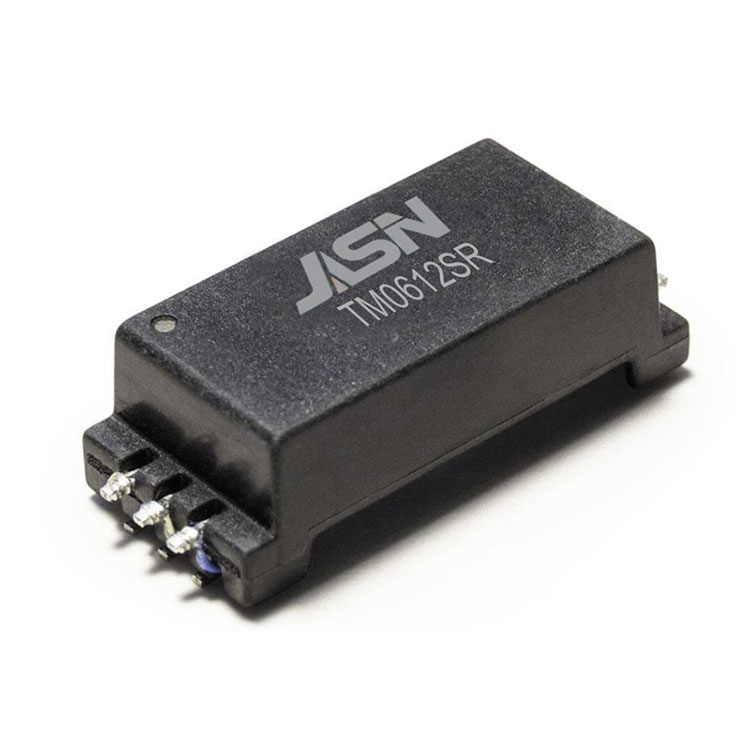

Signalo BMS transformatorius

OCL:

150 uH ~ 450 uH. @100KHz/0,1V (nuo -40C iki +125C)

Hi-Pot:

8000VDC 1mA 2sek

Posūkių santykis:

1:1±2 %

Nuotėkio induktyvumas::

0,5uH maks. @100KHz/0,1V

DCR:

0,45 omo maks. @Transformatoriaus pusė

0,80 omų maks.@CM droselio pusė

Įdėjimo praradimas:

-1,2dB maksimalus 4MHz

Grąžinimo praradimas:

-6dB min @4MHz (Z out = 100Ω)

CMRR:

-50dB tipas @1-100MHz

Dizaino konstrukcija:

Sustiprinta izoliacija pagal IEC62477-1,IEC60664- 1.IEC62368-1;

Darbinė įtampa iki 1500 VDC; Valkšnumo atstumas> 15 mm, Atstumas tarp atstumo> 14 mm.

Taršos laipsnis Ⅱ, medžiagų grupė CTI Ⅰ; Viršįtampio kategorija Ⅲ, iki 2 km virš jūros lygio. Laukiama UL.
