Galios magnetai

Galite būti tikri, kad įsigysite „Power Magnetics“ iš JASN gamyklos, o mes jums pasiūlysime geriausią aptarnavimą po pardavimo ir pristatymą laiku.

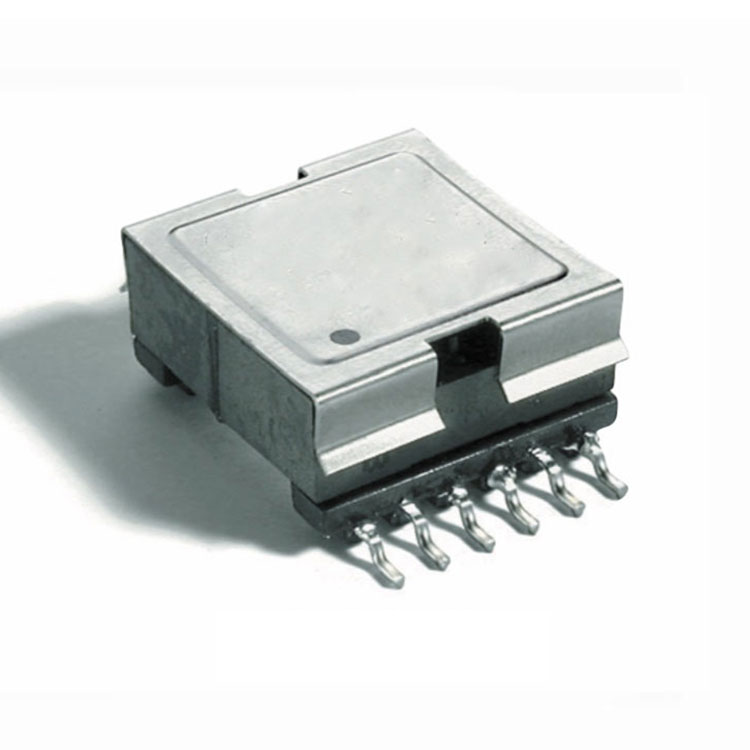

Modelis: EFD2002-002

Modelis:EFD2002-002

Siųsti užklausą

PDF parsisiųsti

Prekės aprašymas

Didmeninė maža kainaGalios magnetaipagaminta Kinijoje. JASN yra didelio mastoGalios magnetaigamintojas ir tiekėjas Kinijoje.

Galios magnetai

Funkcija

Atitikti RoHS reikalavimus.
Darbinės temperatūros diapazonas: nuo -40 ° C iki +125 ° C.
Laikymo temperatūros diapazonas: nuo -40 ° C iki +125 ° C.

Elektros specifikacijos @ 25â

OCL:	Kaištis 1,2-3,4 = 42uH±10%. @100KHz/0,1V
OCL:	Kaištis 1,2-3,4 = 37,8uH min. @100KHz/0,1V, 2,6A
Posūkio santykis:	Smeigtukas 1,2-3,4 :12,11,10-,9,8,7 = 3:1±3%. @100KHz/1.0V
Posūkio santykis:	Smeigtukas 1,2-3,4 :5-6 = 3:1±3%. @100KHz/1.0V
LK:	1,2–3,4 kaištis (trumpas 7,8,9,10,11,12,5,6) = 0,65uH maks. @100KHz/0,1V
D.C.R:	Kaištis 1,2-,3,4 = 60 mÎ© Maks.
	Kaištis 5-6 = 195 mÎ© Maks.
	Kaištis 12,11,10-9,8,7 = 15mÎ© Maks.
Hi-POT:	PRI--SEC: 1500V AC/5mA/1S.
Hi-POT:	PRI,SEC--ŠERDIS: 500V AC/5mA/1S.
